DVU-358/256 SDI-RL
2:1 SDI信号 リレー切替器
12G SDI信号をメカニカルリレーでの切替やエマージェンシー系統の切替に最適なモジュールです。
メーカー希望小売価格 440,000円(税抜)
12G SDI信号をメカニカルリレーでの切替やエマージェンシー系統の切替に最適なモジュールです。
●2:1切り替えを2回路装備
●信号ラインに能動部品を使用していないため、予期せぬ電源断の場合でも信号通過確保
●信号の切替は外部押しボタン操作が可能で本モジュールのCTRLコネクタで受信
●プログラム映像の送出系統に挿入し、メイン系統と冗長系統の切替機能として利用可能
●追加で本モジュールを2式使用することで2:2のチェンジオーバーを構築
●各種類でマトリクスのI/O数アレンジが可能で2種類から選択(標準機能)
●外部リファレンスを基準としたブランキングスイッチングに対応
●外部リファレンス同期信号フォーマットに対する有効な映像信号フォーマットの対比は下表
■映像系統の冗長切り替え用途

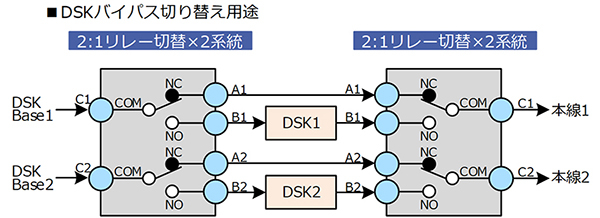

■DSKバイパス切り替え用途
DVU-358/256 SDI-RL | Front module : DVU-358 NPF-SDI-RL |
Rear module : DVB-256 NPF-SDI-RL-REAR |
出力映像フォーマット |
12G-SDI : 2160p/59.94、2160p/50 |
