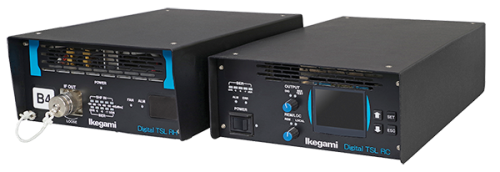

PF-911/PF-912
固定回線用TSL送受信装置
固定回線に特化したシンプル設計のTSL装置です。小型、軽量な2ピースタイプです。
■ 固定回線に特化したシンプル設計のTSL装置です。
■ 小型、軽量な2ピースタイプです。
■ B/C/M/D/N/E/F/Gバンドより、指定の1チャンネルを実装します。
■ 送信出力は、オプションにて最大3Wまで増力可能です。
■ PF-911型はARIB STD-B11規格のTSL装置です。
伝送レートは64QAM 5/6 65.880Mbpsのみとなります。
■ PF-912型はARIB STD-B12規格のTSL装置です。
伝送レートは64QAM、16QAM、QPSKの3レートに対応しています。
補助信号伝送としてRS-422によるシリアルデータ伝送が可能です。
■ LANインタフェースにより外部機器からリモート制御が可能です。
■ コーデックは非搭載となります。また電源はAC100Vです。
送受信周波数
バンド | 周波数 |
Bバンド | 5850~5925 MHz |
Cバンド | 6425~6570 MHz |
Mバンド | 6570~6870 MHz |
Dバンド | 6870~7125 MHz |
Nバンド | 7425~7750 MHz |
Eバンド | 10250~10450 MHz |
Fバンド | 10550~10680 MHz |
Gバンド | 12950~13250 MHz |
送信出力(標準)
バンド | 出力電力 |
B,C,M,D,Nバンド | 0.4W |
E,F,Gバンド | 0.2W |
送信出力の増力(オプション)
バンド | 最大電力 |
B,C,Dバンド | 3W |
M,Nバンド | 2W |
Eバンド | 3W |
Fバンド(F1,F2) | 3W |
Fバンド(F3以上) | 0.5W |
Gバンド | 2W |
伝送パラメータ
項目 | PF-911型TSL装置 | PF-912型TSL装置 |
変調方式 | QAM方式 / ARIB STD-B11 | QAM方式 / ARIB STD-B12 |
伝送レート | 64QAM 5/6 65.880Mbps |
64QAM 5/6 65.880Mbps 16QAM 3/4 39.394Mbps |
補助データ 伝送機能 |
ー |
RS-422(非同期方式UART) 115.2kbps / 128kbps |
送信装置 入出力インタフェース
項目 | インタフェース | 仕様 |
ASI IN | DVB-ASI | DVB-ASI入力、TSレートコンバータ内蔵 |
REF OUT | ARIB STD-B18 | 外部エンコーダ用基準クロック |
DATA (PF-912のみ) | RS-422 | 付加情報入力(115.2kbps / 128kbps) |
REMOTE | 10Base-T/100Base-TX / 接点出力 | Ethernet / パラレル監視 |
AC IN | AC 100V | AC電源入力(+100V) |
受信装置 入出力インタフェース
項目 | インタフェース | 仕様 |
ASI OUT1/2 | DVB-ASI | DVB-ASI出力 |
MONI OUT 720p | HD-SDI (720p) | 受信支援画面出力 |
DATA (PF-912のみ) | RS-422 | 付加情報出力(115.2kbps / 128kbps) |
REMOTE | 10Base-T/100Base-TX / 接点出力 | Ethernet / パラレル監視 |
AC IN | AC 100V | AC電源入力 |
外形寸法・質量・消費電力
項目 | 外形寸法(突起物含まず) | 質量 | 消費電力 |
送信高周波部 |
W:180×H:99×D:300 mm ※増力時は最大 D:350mm |
5.0kg以下 ※増力時6.5kg以下 |
150W以下 ※増力時350W以下 |
送信制御部 | W:180×H:85×D:370 mm | 4.5kg以下 | |
受信高周波部 | W:180×H:99×D:300 mm | 5.0kg以下 | 100W以下 |
受信制御部 | W:180×H:85×D:370 mm | 4.5kg以下 |
