PF-900L

HD デジタルFPU装置

ARIB STD-B71/B33/B11
PF-900Lは、新たなHD専用コーデックを搭載した、低価格・高性能なFPU（Field Pickup Unit）です。
小型・軽量・低消費電力設計により、フィールドでの運用が柔軟にできます。

HD専用コーデック搭載

新たな高性能低価格HD専用コーデックを内蔵。
従来機との互換も確保しています。※1

トリプルモード対応

ARIB規格（STD-B71/B33/B11）に準拠し、マイクロ波帯（B/C/D/E/Fバンド※2）での運用が可能です。

最大送信空中線電力

QAM変調時　：1.5W
OFDM変調時：1.0W

高性能エンコーダ／デコーダ内蔵

エンコーダ：H.265/HEVC、H.264/AVC
デコーダ　：H.265/HEVC、H.264/AVC、MPEG-2

外部コーデック連携

DVB-ASI入出力により、外部コーデックとの組み合わせ運用が可能です。

多彩な音声インタフェース

SDI Embedded Audio : 8ch
アナログ音声　: 4ch
デジタル音声（AES/EBU）：2系統 (4ch)※3

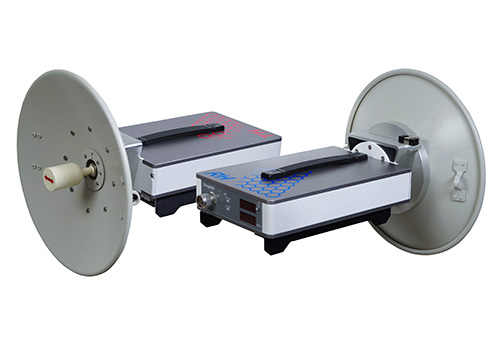

2ピース構成

小型・軽量・低消費電力の2ピースタイプで、持ち運びや設置が容易です。

低消費電力

従来機※4と比べて消費電力を約25％削減し、
環境負荷に配慮した低消費電力設計を実現しています。
　送信装置：150W typ.　180W max.
　受信装置：100W typ. 120W max.

ラインアップ

従来型コーデックを搭載したHD専用モデル「PF-900L1」と、コーデック非搭載モデル「PF-900B」もご用意しています。ラインアップ

型名	PF-900L	PF-900L1	PF-900B
製品名	HD デジタルFPU装置	HD デジタルFPU装置	デジタルFPU装置
モデル	HD専用コーデック搭載モデル (ローコストタイプ)	従来型HD専用コーデック搭載モデル	コーデック非搭載モデル

※1 コーデックメーカーが送受で異なる場合、低遅延時に1フレームの遅延が加算されます。
　従来コーデックで可能だった一部パラメータに、設定できないものがあります。詳細は仕様書を参照してください。
※2 Bバンドはオプション対応です。
※3 デジタル音声インタフェースはオプションです。
※4 従来機はPF-504/531との比較になります。

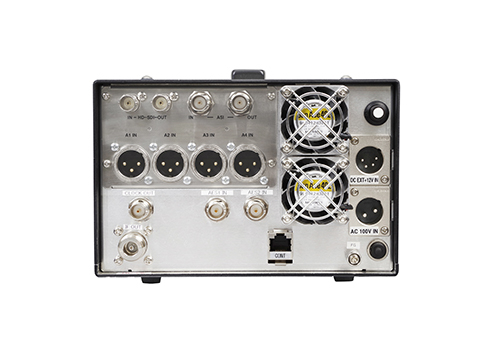

送信装置

送信周波数	C/D/E/Fバンド（Bバンドはオプション）　標準4CH（オプションで最大8CH）
送信出力	OFDM (B71,B33)	0.1W/0.2W/1W＊切替 *送信周波数チャンネルがF3～F7の場合、最大送信出力は0.5W
	QAM (B11)	0.1W/0.5W/1.5W＊切替 *送信周波数チャンネルがF3～F7の場合、最大送信出力は0.5W
IFケーブル長	最長300m	5D-2W相当時
入力信号	デジタル信号	DVB-ASI×1	外部エンコーダ入力
	HDデジタル信号	HD-SDI×1	Embedded Audio (8ch)
	アナログ音声	0dBm 又は +4dBm 600Ω平衡　×4	-20dBFS時
	デジタル音声(オプション)	AES/EBU ×2 (4ch)
出力信号	デジタル信号	DVB-ASI×1
	HDモニタ出力	HD-SDI×1
	EXTクロック	ARIB STD-B18準拠×1	伝送レートクロック出力
変調方式	OFDM（B71）	256QAM、64QAM、32QAM、16QAM、QPSK、BPSK
	OFDM（B33）	64QAM、32QAM、16QAM、DQPSK、QPSK、DBPSK、BPSK
	QAM (B11)	64QAM、32QAM、16QAM、QPSK
外部リモート	10BASE-T（IEEE802.3）、100BASE-TX（IEEE802.3u）×1	IP制御/監視
電源	電源電圧	AC100V±15%、50/60Hz 　DC+12V（10.8V～16.8V）
	消費電力	180W以下（IFケーブル100m時）
外形寸法（W×H×D mm)	送信高周波部	180×118×330（バイヨネット時）　 180×132.5×336（Vマウント時）

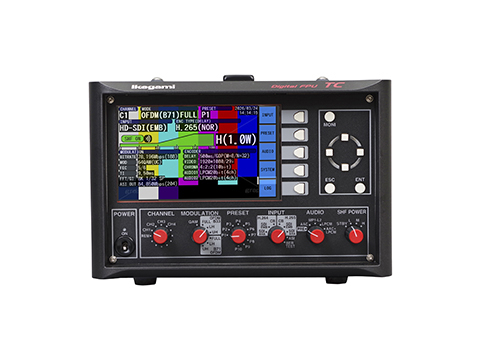

	送信制御部	180×134×390
質量	送信高周波部	4.3kg以下（バイヨネット時）　 4.6kg以下（Vマウント時）
	送信制御部	5.4kg以下

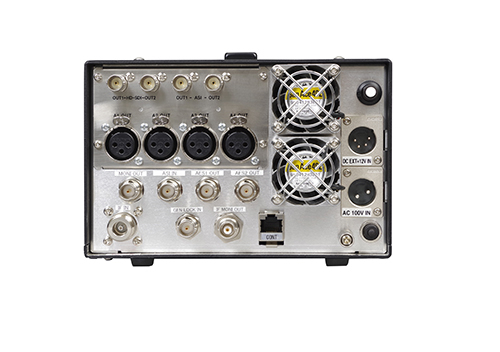

受信装置

受信周波数	C/D/E/Fバンド（Bバンドはオプション）　標準4CH（オプションで最大11CH）
NF	4dB以下
IFケーブル長	最長400m(オプション）　標準300m
入力信号	デジタル信号	DVB-ASI×1
入力信号	REF入力	3値同期信号/BB信号
出力信号	デジタル信号	DVB-ASI×2
	HDデジタル信号	HD-SDI×2
	アナログ音声	0dBm 又は +4dBm 600Ω平衡　×4
	デジタル音声(オプション)	AES/EBU ×2 (4ch)
	IF信号モニタ	-30dBm 50Ω×1
	受信支援モニタ	HD-SDI×1
外部リモート	10BASE-T（IEEE802.3）、100BASE-TX（IEEE802.3u）×1
電源	電源電圧	AC100V±15%、50/60Hz　 DC+12V（10.8V～16.8V）
電源	消費電力	120W以下（IFケーブル100m時）
外形寸法（W×H×D mm)	受信高周波部	180×107×330（バイヨネット時）　 180×121.5×336（Vマウント時）

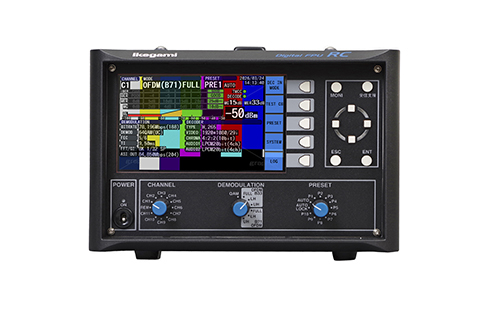

外形寸法（W×H×D mm)	受信制御部	180×134×390
質量	受信高周波部	3.6kg以下（バイヨネット時）　 3.8kg以下（Vマウント時）
質量	受信制御部	5.4kg以下
