PP-97

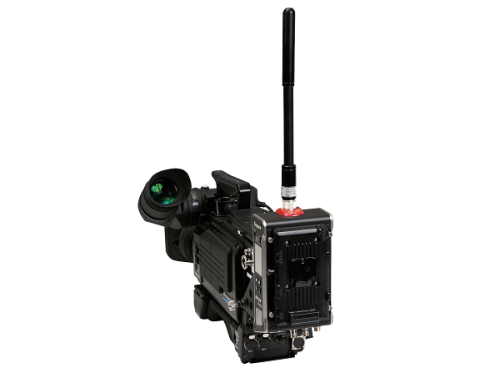

QAM、OFDM 両方式対応 7GHz帯 超小型FPU送信装置

QAM、OFDM両方式対応、Cバンド(6.5GHz帯)およびDバンド(7GHz帯)仕様
H.265/HEVC、H.264/AVC対応の小型エンコーダ内蔵、単体エンコーダとしても使用可能
様々な運用形態に対応する多様なアタッチメントを提供
従来品に比べ、ワイヤレスカメラ運用にも適した、小型・軽量・低消費電力を実現

ユーザーインタフェース

各種パラメータの設定操作・ステータスの確認・アラーム表示は、液晶表示画面および4つの押しボタンスイッチより行えます。

  補助データの多重

補助データとして、RS-232Cシリアルデータを汎用情報エリアに多重可能です。

レート変換

外部入力されるDVB-ASI信号を指定した伝送ビットレートに変換が可能です。

  暗号化

ARIB STD-B33およびARIB STD-B11でオプション規定されている簡易スクランブル機能に対応しています。

 送信出力の状態表示

実際に出力している送信電力値はリアルタイムで画面表示されモニタを容易にします。



送信周波数

6,425~6,570MHz (Cバンド)および6,870~7,125MHz (Dバンド)にて、指定の最大5波

バンド モード 送信周波数

許容偏差

C (6.5GHz帯) QAM 6435.0MHz~6561.0MHz ±1.0×10-6以内
OFDM(FULL) 6435.0MHz~6561.0MHz
D (7GHz帯) QAM 6882.0MHz~7116.0MHz ±1.0×10-6以内
OFDM(FULL) 6882.0MHz~7116.0MHz

送信出力

バンド モード 送信周波数

許容偏差

C (6.5GHz帯) QAM 0.4W/0.1W +1.5/-1.0dB以内
OFDM(FULL) 0.2W/0.1W
D (7GHz帯) QAM 0.4W/0.1W +1.5/-1.0dB以内
OFDM(FULL) 0.2W/0.1W

伝送パラメータ

QAM方式

項目 仕 様
変調方式 64QAM 32QAM 16QAM QPSK
占有周波数帯幅 15.5 MHz以下
シンボルレート 13.35403 MHz
ロールオフ率 30% 送受ルート配分
帯域効率 [bit/symbol]
最大TSレート[Mbps] 79.056 65.880 52.704 26.352

OFDM方式

項目 仕様
変調方式 64QAM 32QAM 16QAM DQPSK
占有周波数帯幅 17.5 MHz以下 (FULL)
FFTポイント数 2048 (2K)、1024 (1K)
FFTサンプリングクロック 20.45074 MHz
パイロット CP
ガードインターバル長 12.52μsec (2K), 6.26μsec (1K)
帯域効率 [bit/symbol]
最大TSレート[Mbps] 71.578 59.648 47.718 29.824

符号化パラメータ

項目 仕 様
映像 信号形式 HD-SDI(SMPTE292M)
解像度/フレーム周波数 1080i/59.94Hz
符号化方式 H.265/HEVC, H.264/AVC
クロマフォーマット 4:2:2/4:2:0
プロファイルレベル

[H.265/HEVC]Main@L4.1 High Tier
Main10@L4.1 High Tier

[H.264/AVC] H422P@L4.1、HP@L4.1
H422P@L3.0、HP@L3.0

遅延

[H.265/HEVC]
低遅延:20~180ms
通常遅延:500ms

[H.264/AVC]
低遅延:10ms 通常遅延:500ms

内蔵テスト信号 カラーバー
音声 符号化方式 SMPTE302M(20bit)/最大8ch/2304kbps/2ch
SMPTE302M(16bit)/最大8ch/1920kbps/2ch
MPEG-2 AAC-LC/最大6ch/256kbps~640kbps
MPEG-1 LayerⅡ/2ch/256kbps~384kbps/2ch
サンプリングレート 48kHz
TS TS レート MPEG-2 TS 最大160Mbps

※注1:MPEG-4 AAC-ELD方式は、H.265/HEVC・低遅延にのみ対応します。

入出力インタフェース

項目 仕様 コネクタ 仕様
SDI/ASI IN HD-SDI/DVB-ASI BNC-J HD-SDIまたはDVB-ASI入力(切替)
SDIエンベデッド音声対応
TSレートコンバータ内蔵
CLK/ASI OUT ARIB STD-B18/DVB-ASI BNC-J 外部エンコーダ用 基準クロック
またはDVB-ASI出力(切替)
A1 IN +4dBm, 600Ω,平衡
-20/-40/-60dBu,High,平衡
XLR-3-32 相当 アナログ音声1入力
LINE/MIC-H/MIC-M/MIC-L(4切替)
ファンタム電源(DC48V)内蔵
A2 IN +4dBm, 600Ω,平衡
-20/-40/-60dBu,High,平衡
XLR-3-32相当 アナログ音声2入力
LINE/MIC-H/MIC-M/MIC-L(4切替)
ファンタム電源(DC48V)内蔵
DATA RS-232C LF07WBR-6P 補助データ入力
LAN 10Base-T/100Base-TX RJ45 Ethernet(外部リモート機能)
SHF OUT SHF (6.5/7GHz帯), 50Ω N-J SHF送信出力
DC+12V IN DC+12V XLR-4-32 相当 DC電源入力(+10.8V~+16.8V)

外形寸法・質量・消費電力

外形寸法(W×H×D)
上段:突起物含まず (下段:突起物含む)
質 量 消費電力
106×56×183 mm
(106×56×195 mm)
1.0kg 40W以下
