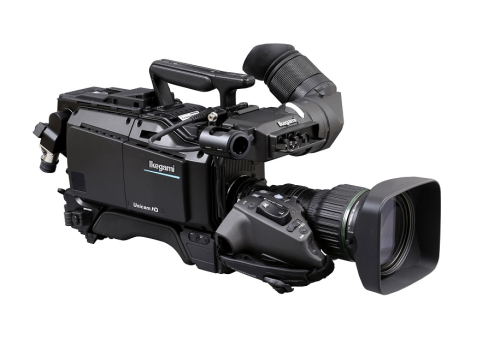

HDK-73

2/3型3CMOS HDカメラシステム

新開発 高性能CMOSセンサ

260万画素2/3型3CMOSを搭載。広ダイナミックレンジ、高感度F12を実現し、低ノイズでクリアな映像表現を可能にします。

フォーカスアシスト機能

エッジ信号と映像のコントラスト比を拡大させることで、カメラマンのフォーカス調整をサポートするフォーカスアシスト機能を搭載しました。

ドッカブルスタイル

UnicamHDのドッカブルスタイルを踏襲。FA-55ファイバアダプタ/BSF-55ベースステーションとの接続を基本構成としFA(ファイバアダプタ)、CA(カメラアダプタ)などの各種アダプタをニーズに応じてシステムアップできます。

レンズ色収差補正機能

レンズとシリアル通信し、ズーム、フォーカス、 アイリスの位置情報によりレンズ色収差をカメラ側で自動補正します。

HDR 機能(High Dynamic Range)

BT2100で国際標準規格化されたHybrid-Log Gammaと広色域モード(BT2020準拠)を搭載。暗部から明部までの表現可能な範囲を拡大した高ダイナミックレンジ映像と豊かな色彩表現が可能です。

システムエクスパンダ運用

システムエクスパンダSE-H750に搭載し、高倍率レンズと大型ビューファインダを搭載した運用が可能です。スタジオでの運用や、スポーツ中継などの運用に最適です。

HDK‐73 with FA‐55/FA‐300

フォーマット 1920 x 1080/59.94i, 50i、1280 x 720/59.94p, 50p、720 x 580/59.9i
イメージセンサ 2/3型260万画素 3CMOS
レンズマウント B4 マウントバイヨネット
フィルタ ND 1:100 2:25 3:6.2 4:1.6%
ECC A:3200K B:4300K C:6300K D:8000K
温度条件 -20℃~+45℃
湿度条件 30% to 90% (結露しないこと)
電源 +11 to 16V
質量 約4.6kg (カメラヘッド、FA含む)
外観寸法 W138.5 x H270 x D337mm (カメラヘッド、FA)
感度 F12 at 2000lx 1080/59.94i
S/N比 60dB (1080/59.94i)
水平解像度 1000TV本 (1080/59.94i)
電子シャッタ 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000
ガンマ OFF, 0.35, 0.4, 0.45, Hybrid Log Gamma
Gain -6dB, -3dB, 0dB, +3dB, +6dB, +9dB, +12dB, +18dB

入力信号

外部同期信号 SYNC 0.6Vp-p ±6dB 75Ω BNC CN 1ch (BB/PS Signal)
音声信号 -60dB to +4dB (可変) / -20dB (固定) XLR CN 2ch (600 Ω バランス)
Intercom信号 XLR Type or 110 Type CN 2ch
アナログ映像信号 R, G, B D-Sub CN 1ch (システムエクスパンダ用)
HD-SDI信号 (with FA-55) Serial Digital: 75 Ω BNC 1ch
Q-TV信号: FA-55/300: VBS信号, BNC 1ch
AUX OUT 信号: VBS信号, BNC 1ch (QTV-1, QTV-2, or メインビデオをメニューより選択
MON Video信号: VF/RET/MON (MENU選択) Serial Digital 75 Ω BNC 1ch
Intercom信号: 0dBs 4ch (ENG/PROD/PGM1/PGM2) XLR Type or 110 Type CN

HDK‐73 with BSF‐55/BSF‐300

電源 AC100V ~120V / 200V ~ 240V ±10%i
消費電力 BSF-55: 約 44W (BSのみ) HDK-73/FA-55へ電源供給時: 約70W
BSF-300: 約44W (BSのみ) HDK-73/FA-300へ電源供給時: 約70W
温度条件 0℃ ~ +40℃
湿度条件 30% ~ 90%(結露しないこと)
質量 BSF-55: 約7kg
BSF-300: 約7kg
最大ケーブル長 FA-55/BSF-55: 2000m
FA-300/BSF-300: 300m

入力信号

Return Video信号 HD-SDI/SD-SDI: 75ohm single end, 2ch (HD-SDI/SD-SDI 選択)
VBS: 75ohm single end, 2ch
Q-TV信号 BSF-55/300: VBS 75ohm single end, 1ch
Intercom (ENG/PROD) 4-wire or Clearcom or RTS
Tally R/G 2ch

出力信号

Main Video
HD-SDI/SD-SDI HD-SDI /SD-SDI 75ohm BNC type 2ch 4 出力 (HD-SDI/SD-SDI 選択)
VBS 1.0Vp-p 75ohm BNC type 1ch 2 出力
PM
HD-SDI/SD-SDI HD-SDI (SMPTE292M) /SD-SDI (SMPTE259M) 75ohm BNC type 2ch 4出力 (HD-SDI/SD-SDI 選択)
VBS 1.0Vp-p 75ohm BNC type 1ch 2出力
WFM
HD-SDI/SD-SDI Serial Digital 75ohm, 1ch (HD-SDI/SD-SDI 選択)
Phase Reference 75 ohm single end Analog 1ch
HDTV: Tri-Sync (0.6Vp-p) / SDTV: HV (2Vp-p) (MENU選択)
Intercom (ENG/PROD) 4-wire or Clearcom or RTS
Tally R/G 2ch
