DAU-090/156 NPF-A-DA

デジタル音声信号D/A変換

AES/EBUデジタル音声信号をアナログステレオ音声信号に変換するモジュールです。

メーカー希望小売価格 \200,000（税抜）

アナログステレオ音声信号を分配　・・・　4分配モジュールと8分配モジュールの2タイプ
1入力/1スルー出力/4分配　1スロット幅
AES/EBUデジタル音声信号をアナログステレオ音声信号に変換
1系統D/A変換4出力、2系統D/A変換各2出力が内部スイッチで切替
系統毎に量子化20/24bit、サンプルレート（32kHz/44.1kHz/48kHzの3種類）を自動判別
系統毎にアナログ基準レベルの設定が可能（0dBm/+2dBm/+4dBm）
無音、入力信号無し、入力サンプリング周波数、パリティエラー監視機能
・・・GUI、SNMPマネージャに通知

　1系統D/A変換4出力ブロック図

1系統A/D変換4出力コネクタレイアウト図

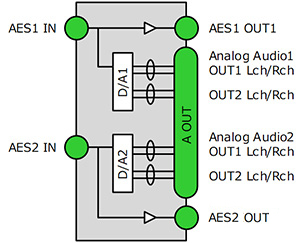

　2系統D/A変換各2出力ブロック図

2系統D/A変換各2出力コネクタレイアウト図

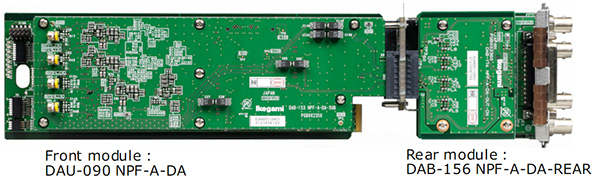

モジュール外観図

製品名	DAU-090/156 NPF-A-DA
Front module	DAU-090 NPF-A-DA
Rear module	DAB-156 NPF-A-DA-REAR

デジタル音声入力	AES 3id 1992準拠 75Ω 不平衡 1Vp-p BNC type（1系統、或いは2系統入力　系統セレクタブル）
デジタル音声入力基準レベル選択	-18/-20dBFS
デジタル音声出力	AES 3id 1992準拠 75Ω 不平衡 1Vp-p　 BNC type（1系統の場合2分配出力、2系統の場合各1出力）
アナログ音声出力	平衡4出力　出力コネクタ Dサブ-25ピン(メス)×1 ピン配列AES59-2012に準拠
アナログ音声出力基準レベル選択	0/+2/+4dBm
アナログ音声最大出力レベル	+24dBm／600Ω
デジタル音声入力サンプリング周波数	32kHz/44.1kHz/48kHz
デジタル音声入力分解能	20bit/24bit
レベル偏差	1kHz信号入力に対して±0.2dB以内　デジタル入力-18dBFS、アナログ出力+4dBmで測定
周波数特性	1kHz信号入力に対して30Hz~20kHz周波数帯で±0.3dB以内（1kHz基準）デジタル入力-18dBFS、アナログ出力+4dBmで測定 (30/100/15k/20kHzにて測定)
S／N	22Hz～22kHz BPF Onにおいて90dB以上　デジタル入力-18dBFS、アナログ出力+4dBmで測定
歪み率	定格入力で0.1%以下 +18dBアップで0.3%以下　デジタル入力-18dBFS、アナログ出力+4dBmで測定　(30/1k/20kHzで測定)
L/R間クロストーク	8kHzにおいて80dB以上　デジタル入力-18dBFS、アナログ出力+4dBmで測定 (L→R／R→Lにて測定)
動作温度	0～40℃
動作湿度	20～80%　(結露なきこと)
消費電力	6.6W以下(基準入力時)　12W以下(最大入力時)
質量	420g
