DAU-092/167 NPE-AES-DA

デジタル音声信号分配器

デジタル音声信号(AES/EBUデジタルオーディオ信号)を9分配するモジュールです。

メーカー希望小売価格 \150,000（税抜）

デジタル音声信号(AES/EBUデジタルオーディオ信号)を9分配するモジュール
2系統に分けて2入力各4分配にすることも可能
デジタル音声信号以外にLTC(リニアタイムコード)信号、WC(ワードクロック)信号分配も対応
リクロック、SRC(サンプルレート変換)機能を内蔵
入力信号無し、無音、入力サンプリング周波数、同期、パリティエラー監視機能
・・・　GUI、SNMPマネージャに通通知

1入力9分配ブロック図

1入力9分配コネクタレイアウト図

2入力各4分配ブロック図

2入力各4分配コネクタレイアウト図

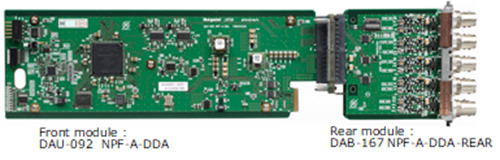

モジュール外観図

1入力4分配

製品名	DAU-092/167 NPF-AES-DA
Front module	DAU-092 NPF-A-DDA
Rear module	DAB-167 NPF-A-DDA-REAR

デジタル音声信号入力	AES/EBU（不平衡 1Vp-p）2系統
LTC入力	不平衡 0.5V~4.5Vp-p 1kΩ BNC
WC入力	不平衡 0.5V~4.5Vp-p 1kΩ BNC
デジタル音声信号出力	AES/EBU（不平衡 1Vp-p）9系統
LTC入力	不平衡 1Vp-p 75Ω BNC
WC入力	不平衡 2.5Vp-p or 1Vp-p 75Ω BNC
分配数	1入力9分配　or　2入力各4分配
動作モード	①AES分配：リクロック On/Off、SRC On/Off ②LTC分配　　③WC分配
デジタル音声入力サンプリング周波数	32kHz/44.1kHz/48kHz
デジタル音声入力分解能	20bit/24bit
デジタル音声出力サンプリング周波数	SRC Off：入力信号と同じ　SRC On：48kHz
デジタル音声出力分解能	SRC Off：入力信号と同じ　SRC On：24bit
監視機能	入力信号無し、無音、入力サンプリング周波数、同期、パリティエラー
動作温度	0～40℃
動作湿度	20～80%　(結露なきこと)
消費電力	3.4W以下
質量	320g
