CSS-400
2M/E コンパクトスイッチャ
CSS-400は、池上スイッチャラインアップとして最小型の2M/Eモデルです。
筐体サイズは1Uと小さく、中継車搭載、可搬型システムなど、省スペース化、軽量化の要望に対応します。
スイッチャは2M/E+4Keyer+6Resizer+4Frame Memoryを備え、簡易スイッチングだけでなく、小規模な制作用途にも対応可能です。
モニタ用途として18ウィンドウを備えたマルチビューワを備えており、少分割画面であれば4モニタまで提供可能です。
2種類用意している操作卓は、何れもラックマウントが可能なコンパクトサイズで、GUIが組み込まれた制作用途のものと、ラックマウントスペースを2Uに絞り込んだ省スペース用途のものを提案します。
小規模な映像制作現場において、制作用途と簡易スイッチング用途の何れにも提案コンパクトスイッチャです。
池上スイッチャの最小型(1Uサイズ)モデル

●1Uコンパクトサイズに2M/Eスイッチャを搭載(2K)
●入出力:18入力9出力(1.5G/3G SDI)
●スイッチャ機能:2M/E+4KEYER+6RESIZER(2.5D)
●カラーコレクタ:全18入力系統に対するバランス、ガンマ調整
●フレームシンクロナイザ:全18入力系統に装備
●マルチビューワ:全18ウィンドウを4系統出力に振分け
●フレームメモリ:送出・・・4系統 保存・・・静止画32枚、CGワイプ動画8イベント


●ラック実装スペース3Uでスイッチャ機能が完結
●操作卓はレール構造含め 2Uスペースに収納

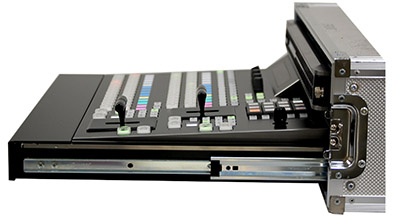

●引き出したときの奥行き寸法290mm(リストレスト除く)の中で、2M/E操作を提供
●トランクケースに収納して可搬型システムを組むことが可能な大きさ
2種類の小型操作卓
DCC-053 小型操作卓 ・・・ 簡易スイッチング用途
●14クロスポイントボタン、2M/E、キー列/AUX列は1ボタン列に集約
●ラック実装スペース2U、フェーダーレバーは短いシャフト
●操作メニューは蛍光表示管
●電源はDC12V入力(2系統入力可能)

DCC-047 小型操作卓 ・・・ 制作用途
●14クロスポイントボタン、2M/E、キー列は各操作段に2列/AUX列は独立操作
●ラック実装スペース2U、フェーダーレバーは長いシャフト
●操作メニューは8.4インチタッチディスプレイ
●電源はAC100V~220V入力(電源二重化可能)

システム構成
●GPIからタリー出力、キーリモート制御
●VE、AUX出力列はネットワークリモコンを必要数接続
●DCC-053小型操作卓の場合、GUIをPC上で提供可能




●M/E1,2間でアサイナブルな4キーヤ
●Key Type:Linear/Luminance/Chromakey/PinP
●リサイザのトリミング機能によって、各種形状で画面合成
●一番組内で2種類のCGワイプを切替えて発動可能(M/E1,2何れの系統でもKey1が割り付いている側)

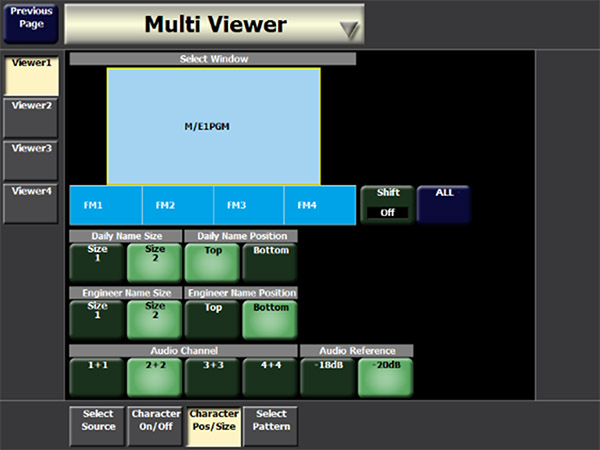

●マルチビューワは最大18画面分割(18ウィンドウ生成)
●メニューからレイアウトを選択(15パターン)
●素材名、タリー、音声メータ表示が可能




●マトリクスを通して18ウィンドウ生成しているため、各ウィンドウに対して自由な素材選択が可能
●全18ウィンドウをMV1~MV4に択一分配のため、MV1~MV4のトータルで18ウィンドウ






外形寸法 | W483 × H44 × D550 mm、 1U |
質量 | 10kg 以下 (全モジュール実装時) |
電源 | AC 85V~265V (47~63Hz) |
消費電力 | 200VA 以下 (全モジュール実装時) |
ビデオ入力 | 18入力 HD-SDI: SMPTE292M準拠 3G-SDI: SMPTE424M(Leve-A)準拠 |
ビデオ出力 | 9出力 HD-SDI: SMPTE292M準拠 3G-SDI: SMPTE424M(Leve-A)準拠 |
リファレンス | BNCコネクタ、75Ω NTSC BBS信号: SMPTE170M PAL BBS信号: ITU-R BT.470-6 HD 3SYNC信号: SMPTE274M |
アークネット | 3系統、BNCコネクタ、75Ω ARC1: 操作パネルと接続 ARC2: タリープロセス、S-OTC ARC3: リモート制御 |
イーサーネット | 1系統、100BASE-TX、RJ-45 ケーブル(最大100m) ETHER: 操作パネル、汎用PC等と接続 |
GPI | 入力:20ポート 出力:24ポート、オープンコレクタ形式(最大定格:電圧50V、電流500mA/ch) |
RS422 | シリアル1系統、D サブ9 ピン |
アラーム | リレーブレイク接点出力(全ての電源、ファンのOR) |
性能保証 | 0~40°C |
動作保証 | 0~45°C |
