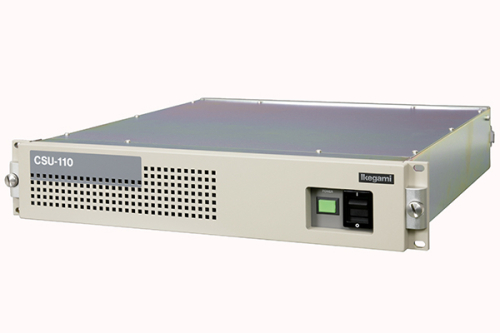

CSU-110
カメラセレクトユニット
販売終了製品
本機は、MCPからの制御信号により、カメラからの制御信号や監視用映像信号を切り換える装置です。
1台のCSU-110で8台のカメラを接続することができます。また、複数のCSUとチェーン接続して最大40台(※1)のカメラを運用することも可能です。
※1:最大接続カメラ台数は、MCPの仕様により、32台または40台になります。
対応映像フォーマット
●HDTV信号
1080I/59.94 〔アナログ信号、デジタル信号 (SDI) に対応〕
1080I/50 〔アナログ信号、デジタル信号 (SDI) に対応〕
●SDTV信号
NTSC 〔アナログ信号、デジタル信号 (SDI) に対応〕
PAL 〔アナログ信号、デジタル信号 (SDI) に対応〕
これらフォーマットの映像を、ピクチャモニタ信号・波形モニタ信号として扱い、MCPからの制御により切り換えます。
※デジタル信号(SDI)への対応はオプション
●最長300mのケーブル長
CSUとMCP間は、MCPケーブルで最長300m(オプション)まで延長して接続が可能です。
●外部リモート機能
外部機器用にMCPで選択したカメラセレクト信号をCSUから出力することができます。
対応CCU/BS
CCU-970,CCU-890,CCU-790A,CCU-790
BS-98,BS-97,BS-89A,BS-89,BS-79,BS-79LP,BSF-55,BST-55
対応MCP
MCP-200,MCP-170,MCP-150E
