DAU-093/172 NPF-AES-SEL1,DAU-093/173 NPF-AES-SEL2
デジタル音声信号セレクタ
6入力×4出力、或いは8入力×2出力セレクタブルな10 I/Oモジュールです。
メーカー希望小売価格
6×4 DAU-093/172 NPF-AES-SEL1 \160,000(税抜)
12×8 DAU-093/173 NPF-AES-SEL2 \260,000(税抜)
- 2製品でマトリクスサイズは4種類
- 6入力×4出力、或いは8入力×2出力セレクタブルな10 I/Oモジュール(GUIから選択)
- 12入力×8出力、或いは16入力×4出力セレクタブルな20 I/Oモジュール(GUIから選択)
- 入力信号無し、パリティエラー 出力サンプリング周波数、無音、同期監視機能
・・・ GUI、SNMPマネージャに通知可能
6×4 or 8×2 DAU-093/172 NPF-AES-SEL1 ブロック図 |

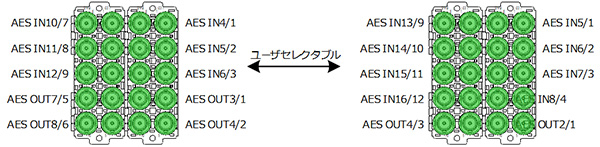

6×4 or 8×2 DAU-093/172 NPF-AES-SEL1 コネクタレイアウト図 |
12×8 or 16×4 DAU-093/173 NPF-AES-SEL2 ブロック図 |
12×8 or 16×4 DAU-093/173 NPF-AES-SEL2 コネクタレイアウト図 |
モジュール外観図 |
6×4 or 8×2
製品名 | DAU-093/172 NPF-AES-SEL1 |
Front module | DAU-093 NPF-AES-SEL |
Rear module | DAB-172 NPF-AES-SEL1-REAR |
12×8 or 16×4
製品名 | DAU-093/173 NPF-AES-SEL2 |
Front module | DAU-093 NPF-AES-SEL |
Rear module | DAB-173 NPF-AES-SEL2-REAR |
マトリクス構成 |
AES-SEL1:6×4 or 8×2 AES-SEL2:12×8 or 16×4 GUIで選択 |
動作モード | クリーンスイッチ On/Off選択 |
デジタル音声入力 | AES-3id 不平衡 1Vp-p 75Ω BNC |
デジタル音声出力 | AES-3id 不平衡 1Vp-p 75Ω BNC |
デジタル音声入力サンプリング周波数 |
クリーンスイッチOff:32kHz/44.1kHz/48kHz クリーンスイッチOn:48kHz クリーンスイッチ:ミュート処理 |
デジタル音声入力分解能 | 20bit/24bit |
デジタル音声出力サンプリング周波数 |
クリーンスイッチOff:入力信号と同じ クリーンスイッチOn:48kHz |
デジタル音声出力分解能 |
クリーンスイッチOff:入力信号と同じ クリーンスイッチOn:24bit |
監視機能 |
Matrix入力監視: 信号無し、パリティエラー Matrix出力監視: サンプリング周波数、無音 |
動作温度 |
0~40℃ |
動作湿度 |
20~80% (結露なきこと) |
消費電力 |
5.2W以下 |
質量 |
AES-SEL1:310g AES-SEL2:480g |
