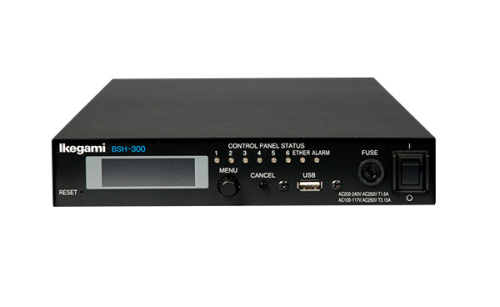

BSH-300

Ethernet / ICCP コンバータ

BSH-300は、ICCP（池上コマンド）通信機器をEthernetに変換し通信を行うコンバータです。
Ethernet非対応のカメラヘッドやBS/CCUをコントロールパネル（OCP、MCP）接続し、制御が可能です。

BSH-300は、用途に応じて3タイプから選択できます。

A-Type

Ehternet非対応のコントロールパネルを6台接続可能。接続は従来のCPケーブルを使用できます。電源供給は、CPケーブルを通じて行います。

B-Type

Ethernet非対応のBS/CCUを6台まで接続することが可能です。

C-Type

Ethernet非対応のMCP1台とOCPを2台接続することが可能です。MCPの接続は、従来のMCPケーブルが使用可能です。
OCPの接続は、従来のCPケーブルが使用できます。また電源供給は、MCPケーブル、CPケーブルを通じて行います。

A-Type
電源 電源電圧 AC100V～240V 50/60Hz
消費電力 150VA
環境条件 動作温度 0℃～45℃
保存温度 -25℃～+60℃
周囲湿度 30%～90%（非結露時）
外形寸法 W217.5×H38.6×D400mm
質量 2.6kg
MCP/OCPリモート 6チャンネル（ICCP）
最大延長距離 50m（OCP-200CPケーブル、MPC-200外部電源使用時）
30m（MCP-200CPケーブル）
最小延長距離 １ｍ（CPケーブル）

B-Type
電源 電源電圧 AC100V～240V 50/60Hz
消費電力 150VA
環境条件 動作温度 0℃～45℃
保存温度 -25℃～+60℃
周囲湿度 30%～90%（非結露時）
外形寸法 W217.5×H38.6×D400mm
質量 2.6kg
BS/CCUリモート 6チャンネル（ICCP）
最大延長距離 300m（CPケーブル）

C-Type
電源 電源電圧 AC100V～240V 50/60Hz
消費電力 150VA
環境条件 動作温度 0℃～45℃
保存温度 -25℃～+60℃
周囲湿度 30%～90%（非結露時）
外形寸法 W217.5×H38.6×D400mm
質量 2.6kg
MCP/OCPリモート OCP　２チャンネル(ICCP）
MCP　1チャンネル(ICCP）
最大延長距離 50m（OCP-200　CPケーブル、MPC-200外部電源使用時）
10m（MCP-200　MCPケーブル）
最小延長距離 １ｍ（CPケーブル）
