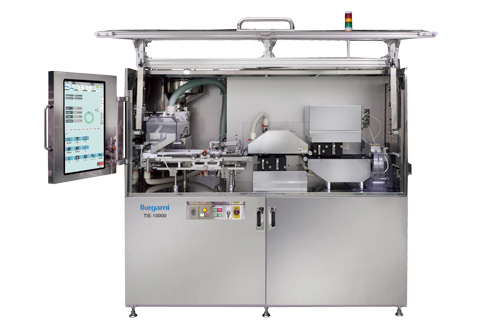

錠剤検査装置　ドアオープン
錠剤検査装置　搬送部
錠剤検査装置　正面
錠剤検査装置
錠剤検査装置　ドアオープン
錠剤検査装置　搬送部
錠剤検査装置　正面

TIE-10000

錠剤検査装置

最大70万錠/時の高速処理を実現したIkegamiの錠剤検査装置 「TIE-10000」。
さまざまな錠剤の欠陥を高精度で検出し、検査工程の効率化と品質向上に貢献します。

新開発光学システムと画像処理技術の融合

10視点全周検査方式

高精度全周検査

高精度全周検査

標準検査部では、新開発光学システムによりカラーエリアセンサカメラで片面5視点、両面10視点を撮像し、死角のない高精度な全周検査を実現しました。側面は、斜めから撮像することにより、エッジ付近の欠陥検出精度が飛躍的に向上しています。

パターンマッチング処理

パターンマッチング処理

パターンマッチング処理により印刷不良文字などの検査精度が向上しています。

光学合成3D

光切断方式と池上独自の光学合成3D方式を組み合わせることで欠けや割れを高精度で検出可能です。

光学合成3D

3D錠剤検査　概念図

錠剤の安定供給が可能な供給・整列部と2列の水平搬送方式、最大70万錠/時※の処理量を実現

※φ5mm　FC錠

大容量安定供給を実現した供給・整列部

供給・整列部には、新ユニットとなる振分けシュートを実装したことで、整列部への錠剤供給量が安定し、充填率と整列精度が向上しました。検査部への供給量がアップし、高い処理能力を確保しています。

可変式の水平ベルト搬送

最大65m/分のベルトスピードを実現しました。搬送速度は可変式のため錠剤の形状や特長に合わせて、安定した搬送が可能です。

オペレータの負担を軽減する操作性と運用性、メンテナンス性を追求

24型タッチパネルを採用

大型の画面で多くの情報を一括表示でき、画面の切替回数を減らすことができるためオペレータの負担を軽減できます。
シンプルなアイコンで操作が可能なメニューモードが選択可能です。ユーザビリティが大幅に向上しました。

シミュレーション機能（標準）

基準となる最大1000錠の錠剤画像を録画し、不良検出や、良品受付率などのシミュレーションが行えます。シミュレーションを行うことで、実生産に最適な検査感度を適用することが可能です。

動画サポート機能

品種切替時の部品分解・組付けなどの手順をタッチパネル上に動画で表示し、運用をサポートします。

視認性の高い前面扉

扉の前面・天面を透明化したことにより、運転中に内部の様子が確認できます。また、扉は跳ね上げ式を採用したことで、扉開放時におけるオペレータの導線を確保しました。

メンテナンス性の向上

搬送部の高さを従来比約150mm低くしたことで、部品の分解・組付け、清掃が容易に行えます。

適応錠剤 素錠　OD錠　FC錠　糖衣錠　平錠　異形錠　オーバル錠　R付錠　2段R付錠　カラテ錠
適応サイズ 丸  錠:φ5～12mm　厚み2～8mm
異形錠:幅5～12mm　長さ5～21mm　厚み2～8mm
色  白色から有色錠剤まで
検査項目 汚れ/印刷汚れ/印刷かすれ/欠け/割れ/形状不良/色汚れ/変色/異色/毛髪/繊維など
検査精度 φ50μmの黒点相当
処理能力  最大70万錠/時　＊φ5mm　FC錠
照明部 標準検査:高輝度LED照明
3D検査:レーザースリット光方式（レーザークラス 3R）
カメラ 標準検査:CMOSカラーエリアセンサカメラ
3D検査:CMOSエリアセンサカメラ
判定処理 高速リアルタイム並列処理・専用プロセッサ方式
電源 供給電力:AC200V±10％ 50Hz/60Hz  8kW以上
消費電力:8kW以下＜検査装置：約6kW　粉取装置：約2kW＞
接続口:端子台：M6ネジR/S/T/FG 4端子
圧縮空気 圧力:0.5MPa以上
消費量:約600ノルマルリットル/分
接続口径:ハイカプラソケット（400SH　日東工器）
使用温度 +20℃～+30℃
使用湿度 30%～ 70%（結露なきこと）
外形寸法 約W1980 ｘ H1750 ｘ D1100mm（突起部除く）
質量 約1800kg
オプション 錠剤詰まり除去機能、CSV対応、粉取装置、印刷対応ソフト、錠剤緩衝対策
