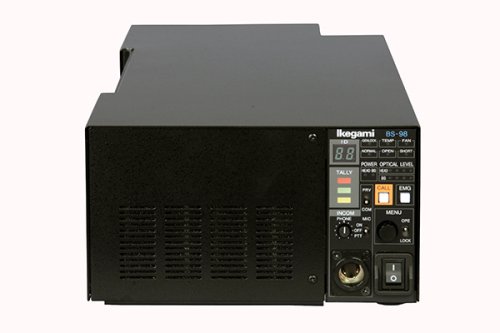

BS-98
3G対応ベースステーション(販売終了製品）
BS-98は、1080/59.94pはじめ3G伝送が可能なファイバ伝送装置です。3G対応カメラHDK-97ARRI,HDK-970A/AP,HDK-97A/APと接続し、3Gカメラシステムの構築ができる3Uハーフラックサイズのベースステーションです。
4Kコンバータ（オプション）
4Kコンバータボードを追加することで、4K出力を実現します。超解像技術により、解像感を保ったまま映像を出力します。
3G 広帯域伝送に対応
カメラ、CCU間で3G広帯域伝送が行えます。1080/59.94pの3G-SDI 出力に加え、1080/59.94iの1.5G出力が行えます。
RET 入力4 系統
リターン映像入力を4系統装備。3G-SDI/HD-SDI/SD-SDI信号を自動認識するマルチ入力対応です。
HD Q-TV
RETとは別にもうひとつ映像信号をCCUからカメラに伝送できる機能です。入力されたHD Q-TVとRET信号はメニュー選択により、カメラ背面のMON SDIコネクタから出力されます。また、HD Q-TVとQ-TV(VBS)2系統は併用可能。さらに非同期映像入力、Embeded Audio 4chに対応しています。
Q-TV（VBS）2系統
2系統のQ- TV（VBS）出力を装備。プロンプタ出力やフロアモニタなどでオンエア映像のモニタリングに活用できます。
*FA-97Aの2系統目はオプションです。
HD-SDI TRUNK
カメラ映像とは別の映像信号をカメラヘッドからCCU/BSに伝送できる機能です。カメラと同期が取れている信号の場合は、映像信号に多重されているANC（Embedded AUDIOなど）も伝送可能です。
HDK-79GX /HDK-55にFA-97A /BS-98を組み合わせ、HD TRUNKのオプションを装備することにより、中継などでの利便性を高めることができます。
*1.5Gフォーマット運用時に限ります。
マルチポート対応／高い利便性
3G -SDI/HD -SDI/SD -SDIマルチ出力ポート対応。メニューより自由に選択可能です。また前面パネルにカメラNo/ARC ID表示、さらにはPGM3やY TALLY標準対応など、利便性の向上を図っています。
入力信号
| 外部同期信号 | REF：3値SYNC/BB ｘ 2 （ループスルー） SUB REF ：10Field ID 75 Ω シングルエンドBNC ｘ 2 （ループスルー） （HDTV/SDTV 自動認識） |
| 送り返し信号 | 3G/HDTV/SDTV 3G-SDI/HD-SDI/SD-SDI共用 4系統（自動認識） ループスルー |
| Q-TV信号 | HDTV HD-SDI 1系統 (非同期 Embedded Audio 4ch 対応) |
| 本線信号 | 3G/HDTV/SDTV 3G-SDI / HD-SDI 2系統 各2出力 3G-SDI / HD-SDI /SD-SDI 1系統 2出力<="" td.<="" tr="" style="box-sizing: border-box;"> |
| WFM信号 | 3G-SDI / HD-SDI / SD-SDI 1系統1出力 （PMまたはWFM選択） |
| PM信号 | 3G/HDTV/SDTV 3G-SDI / HD-SDI / SD-SDI BNC1系統1出力 |
| トランク信号 | HDTV HD-SDI BNC 1系統 |
| SYNC信号 | 75 Ω シングルエンドアナログ 1系統 1出力 HDTV:Tri-Sync（0.6Vp-p）/SDTV: HV（2Vp-p）（メニューから選択） |
| マイク | 0dBs Low出力 2系統 2出力 |
| デジタルオーディオ |
デジタル BNC 1系統 1出力 48KHzサンプリング |
コミュニケーション/制御信号
| インターカム | ENG/PRODの2系統 4線式/クリアカム/RTSより選択 4線式 0dBm 600Ω 2系統 クリアカム -15dBs 200Ω 2系統 RTS 0dBm 200Ω 2系統 |
| プログラムサウンド入力 | 0dBs 600Ω /10kΩ 切替 3系統 |
| タリー | 入力 R/G/Y 3系統 接点（MAKE）/電源（POWER）選択 出力 R/G/Y 3系統 OPEN（OFF）/ GND（ON） 50mA（max） |
| アークネット | BNC 1系統 |
| イーサネット | RJ-45 1系統 |
| OCP | ICCP 1系統 |
| MCP | ICCP 1系統 |
| データトランク (カメラ側はオプション) |
Data Trunk1/ DataTrunk2 RS-422 2系統 |
| 動作電圧 | AC100/110/117/220/240V±10% |
| 消費電力 | 約80VA(BS単体）HEAD送電150VA以下 |
| 周囲温度 | 動作温度:0℃～+40℃, 保存温度:-30℃～+60℃ |
| 湿度 | 30% ～ 90%（非結露時） |
| 外形寸法 | W218.6×H125×D457㎜ |
| 質量 | 約 9kg |
