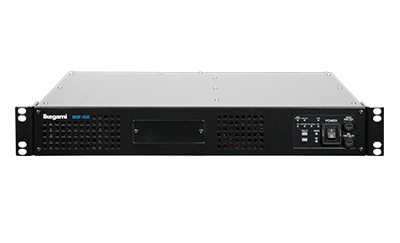

BSF-300

ベースステーション

販売終了製品

軽量・コンパクト(1.5U)なBSF-300は、簡単に様々なスタジオ、中継車、可搬型システムなどさまざまな運用に対応します。

入力信号

外部同期信号 BNC, 1系統 (HDTV/SDTV自動認識)
HD:PS(1Vp-p) または(0.6Vp-p±6dB)　75Ωループスルー
SD:VBS(1Vp-p) or BBS　75Ωループスルー
SDI送り返し信号 75Ω シングルエンド, BNC 2系統 (HD/SD SDI選択)
VBS送り返し信号 75Ω シングルエンド, BNC 2系統
Q-TV信号 VBS 1Vp-p 75Ω シングルエンド, BNC 1系統
インターカム／タリー インターカム(ENG/PROD) 4線, Clearcom
または RTS 選択 4線式 0dBm 600 Ω 2系統
クリアカム -15dBs 200 Ω 2系統
RTS 0dBs 200 Ω 2系統
PGM(プログラムサウンド) 0dBs 600 Ω/10k Ω 切替 2系統
タリー R/G 2系統

出力信号

HD-SDI/SD-SDI信号 HD-SDI(SMPTE292M) /SD-SDI(SMPTE259M), 75Ω BNC 4系統(HD-SDI/SD-SDI選択)
WFM信号 HD-SDI/SD-SDI選択 75Ω BNC 1系統
PM信号 HD-SDI/SD-SDI選択 または VBS 75Ω BNC 1系統
VBS信号 1.0Vp-p 75Ω BNC type 2系統
マイク 0dBs/+4dBs Low出力 2系統
動作湿度 30%～90% (非結露時)
動作電圧 AC100V～240V ±10%
質量 7kg
外形寸法 W483 x H66.4 x D405 mm(突起部含まず)
消費電力 約55VA(BSF-300本体のみ)
ファイバ供給電力 最大240W(ケーブルロス含む)

HC-HD300
