VFL701D
7型 Digital I/F LCD カラービューファインダー(在庫限り）
VFL701D は、7型Full-HD LCD パネルを採用し、4Kカメラに搭載するビューファインダーにふさわしい高解像度を得る映像表現を実現しました。また池上がCRT / LCD ビューファインダーで長年培ってきたノウハウを全て踏襲することにより、ビューファインダーとして求められる最適な機能と快適な操作性を実現しました。
7 型Full-HD LCD パネル
パネルは高解像度・高輝度・広視野角·優れた色再現性など、基本性能に優れた7 型Full-HD LCD パネルを採用しています。4Kカメラで撮影された映像を7 インチの画角内に可能な限り表現することで正確性に富んだフォーカス性能を実現します。
各種マーカー内蔵
4:3、13:9、14:9、15:9 の各種アスペクトマーカー表示を可能とし、有効画面全体に対するセーフティーマーカーも、80%~100％の範囲で1％刻みの設定が可能です。ロケーション合わせに便利な5 分割、10 分割クロスハッチなど、便利なマーカーを豊富に標準装備しています。
波形モニター／ペクトルスコープ表示機能
輝度信号の波形モニクーおよびベクトルスコープの表示が可能です。サイズはNORMAL/SMALL の2 種類、表示輝度は3段階の明るさ設定が可能です。また、波形の表示位置を3 種類、波形の表示色をGREEN/WHITE の2種類から選択可能です。
外部メモリ機能
各種データ（メニュー設定、ユーザーマーカー、キャプチャー画像）をUSB メモリに保存し、PC 上でデータ管理が可能です。データは他のVFE741DNFL701D にコピーすることも可能です。
USBアッブデート
MPU プログラムやFPGA のアップデートをUSB から容易に行うことが可能です。

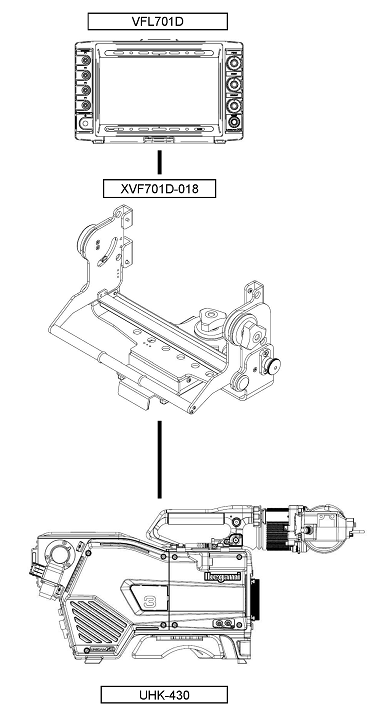

モニター用途として
HD/3G-SDI 入力やDC 入力を装備しているため、ビューファインダー以外にクレーンカメラ用VF やモニター用途としても単独で使用可能です。また、VF 入カコネクターには接点供給で、RIGIYタ）） ー等の制御が可能です。
マルチフォーマット対応
放送フォーマットは標準で下記に対応します。各種入力信号のフォーマットはVF 側で自動判別します。
1080i/60, 59.94, 50
720p / 60, 59.94, 50, 30, 29.97, 25, 24, 23.98
1080p/60, 59.94, 50, 30, 29.97, 25, 24, 23.98
1080PsF/30, 25, 24, 23.98
ユーザーマーカー表示機能
ユーザーマーカーは、1シーン当たり6種類のラインまたはBOX マーカーを任意な位置・サイズで5 シーン分まで設定可能です。カメラワークなどの位置決めに最適な機能です。各シーンのマーカー表示切換えは、FUNCTION スイッチに割り当てる事で、撮影状況に応じて瞬時に表示可能です。スイッチ操作では面倒な描画は、市販のUSB マウスを使うことで簡単に行えます。また、描画データをUSB メモリに保存することで、他のVFE741D/VFL701D にコピーしたり、PC で管理したりすることも可能です。
※特許登録済み
Video Mag.機能
映像の中央部分を2 倍、4 倍、8 倍に画面拡大する機能です。画面を拡大することで、フォーカシングの視認性が向上します。そのため、4K の解像度で撮影された映像に対しても、正確なフォーカシングが可能となります。
USBマウスコントロール
市販のUSB マウスを本機のUSB 端子に接続することで、メニュー操作をマウスで行えます。また、市販の無線マウスを使用することで、ビューファインダーの遠隔操作が可能です。
キャプチャー機能
カメラ映像を瞬時にキャプチャーし、そのキャプチャー画像と、撮影中のカメラ映像をスイッチもしくは自動（切換え時間はMENU で設定） で素早く切換え、撮影現場のロケーション合わせや、色あわせ等、細かな比較調整がVFだけで設定可能です。キャプチャー画像はUSB メモリに保存またはVF にダウンロード可能なため、同一画角などの再現が可能です。また、データ（※）は他のVFE741D/VFL701D で使用することも可能です。
※ファイルフォーマットは専用です。
PEAKING機能
隣り合う画素間で、映像の輝度成分に差が生じている場合、その輝度差（エッジ成分）を強調する機能です。これにより、フォーカスが合っている場合の、映像上の視認性が大きく向上します。フォーカスが合っているか、合っていないかの判定が画面上で認識できることで、より正確なフォーカシングが可能となります。また、ピーキングの幅や量を変更、カメラのズーム位置に連動したピーキングなど、ピーキングに関する多くの機能を実装しており、様々なシチュエーションにおけるフォーカシングに対応可能です。
総合仕様
| 電源電圧 | DC+12V(10.5-18V) ※カメラ I/F 又はDC IN コネクターから供給 |
| 消費電力（オブション含まず） | 14W max. |
| 動作周囲温度／湿度 保存周囲温度／湿度 |
動作時： -10℃~ +45℃ / 20%~85% 保存時： - 20℃~＋60℃ （非結露）/ 5%~85% （非結露） 最大湿球温度： 29℃ |
| 外形寸法 | 本体： 235(WJX143.5(H)X76.5(D)mm （突起物含まず） 本体＋フード＋取付台：302(WJX 148(H) X 308(D)mm (D は最大時） |
| 質量 |
本体：約1.5kg |
| 付属品 | ・半固定フード ・VF ケープル ・オペレーションマニュアル ・カメラナンバープレート(1~9) 各1式 |
定格性能
カメラ信号（標準対応）
| 入力端子 | 入力：カメラ I/F 1 系統 |
| 入力信号フォーマット（自動認識） | 1080i/ 59.94, 50 1080p/ 29.97, 25, 24, 23.98 1080PsF/30, 25, 24, 23.98 720p/ 59.94, 50 |
| 入力信号 | LVDS |
| 伝送方式 | 差動 |
| 伝送速度 | 1.485 [Gb/s] 1.485/1.001 [Gb/s] |
| 量子化ビット数 | 10 ビット |
| 入カインピーダンス | 100 ohm |
SDI 信号（外部入力）
| 入出力端子 | 入力： BNC 1 系統 |
| 入力信号フォーマット（自動認識） | • 3G -SDI : SMPTE425M-NB 1080p/60, 59.94, 50 • HD-SDI : SMPTE292M 1080i/60, 59.94, 50 1080p/25, 24, 23.98 1080PsF/30, 29.97, 25, 24, 23.98 1080p/ 30, 29.97 720p/60, 59.94, 50, 30, 29.97, 25, 24, 23.98 |
| 入カレベル | 定格： 800mVp-p土10% |
| 伝送速度 | 3G -SDI : 2.970Gb/s HD-SDI : 1.485Gb/s |
| 量子化ビット数 | 10 ビット |
| 量子化ビット数 | 75 ohm |
| 伝送距離 | 100m 以上(SCFB、2.970Gb/s 時） |
液晶(LCD)モジュール仕様
| 画素数 | 1920 (H)X 1080 (V) ドット |
| 画素ピッチ | 0.027 (W)X0.081 (H) mm |
| 画面サイズ（表示エリア） | 0.027 (W)X0.081 (H) mm |
| 画面輝度（パネル単体での輝度性能） | 400cd/m² ※セットでの輝度は色温度の設定値により異なります。 |
| 構造 | a-TFT |
| コントラスト比 | 1000:1 (typ.) |
| 表示色数 | 1677 万色(RGB 各8bit) |
