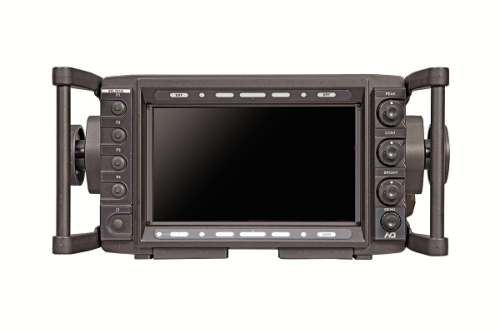

VFL701A
7型 LCDビューファインダー(在庫限り）
VFL701Aは、Analog I/F をもつ HDTV 用カメラに対応した７型 LCD ビューファインダーです。VFL701A は、薄型・軽量・低消費電力化を図り、さまざまなシーンで機動性に富んだ使用を可能としています。パネルには視野角に優れた 7 型FHD 液晶パネルを採用し、VFL シリーズの機能・操作性を踏襲することにより、ビューファインダーとして求められる機能を、従来と変わらない操作性で実現しています。
7型FHD液晶パネル
パネルは高解像度・高輝度・高コントラスト・広視野角・優れた色再現性など、基本性能に優れた液晶パネルを採用しております。また、LEDバックライトを採用し、地球環境への負荷低減に貢献しています。
ピクチャーインピクチャー表示機能
カメラの映像に加え、SDIに入力した映像を子画面として(あるいはその逆を)同時表示します。
Camera No.表示TALLY(Option)
Camera No.をTALLYの箇所に7Seg. LEDで表示可能とするオプションです。TALLY本来の機能を保ちつつCamera No.のLED表示が可能となり、ナンバープレートの差し替える作業が不要になります。
マルチフォーマット対応（SDI入力）
放送フォーマットは、標準で下記対応が可能です。各種入力信号のフォーマットは、VF側で自動判別します。
・1080i/60, 59.94, 50
・1080p/60, 59.94, 50, 30, 29.97, 25, 24, 23.98
・1080psF/30, 29.97, 25, 24, 23.98
・720p/60, 59.94, 50, 30, 29.97, 25, 24, 23.98
ユーザーマーカー表示機能 ※特許登録済み
ユーザーマーカーは、1シーン当たり6種類のBOXマーカーを任意な位置・サイズで5シーンまで設定可能です。カメラワークなどの位置決めに最適な機能です。各シーンのマーカー切換えはファンクションスイッチに割り当てる事で、撮影状況に応じて瞬時に表示可能です。市販のUSBマウスを使うことで、スイッチ操作では面倒な描画を簡単に行えます。また、描画データをUSBメモリーに保存することで、他のVFL701Aにコピーしたり、パソコンで管理したりすることも可能です。
波形モニター／ベクトルスコープ表示機能
輝度信号の波形モニターおよびベクトルスコープの表示が可能です。サイズはNORMAL/SMALLの2種類、表示輝度は3段階の明るさ設定が可能です。また、波形の表示位置を3種類、波形の表示色をGREEN/WHITEの2種類から選択可能です。
外部メモリー機能
各種データ（メニュー設定、ユーザーマーカー、キャプチャー画像）をUSBメモリーに保存し、パソコン上でデータ管理が可能です。データは他のVFL701Aにコピーすることも可能です。
USBアップデート
MPUプログラムやFPGAのアップデートをUSBから容易に行うことが可能です。
モニター用途として
HD/3G-SDI入力やDC入力およびパラレルリモート入力を装備しているため、ビューファインダー用途以外にクレーンカメラ用VFやモニター用途としても単独で使用可能です。VF入力コネクターには4ポートのパラレルリモート端子が割当てられており、外部からの接点供給で、R/G/Yタリー等の制御が可能です。
カメラとのI/F
専用のVFケーブルにてカメラと接続します。
ピーキング機能
ピーキングのエッジ幅設定、ノイズカット機能の他、PEAKING UPやZOOMUP PEAKING、さらに新機能のCOLOR PEAKINGを搭載し、フォーカス合わせのためのピーキング機能がより強化されました。
Y TALLY
Yellow TALLYを搭載しました。カメラからの制御により、Red TALLY, Green TALLYに続く第3の TALLYとして使用することができます。
各種マーカー内蔵
4:3、13:9、14:9、15:9の各種マーカー表示が可能としラインマーカー内のエリアに対して、80%～100%の範囲で１%刻みのセーフティーマーカーも表示可能です。有効画面全体に対するセーフティーマーカーも、80%～100%の範囲で1%刻みの設定が可能です。ロケーション合わせに便利な5分割、10分割クロスハッチなど、便利なマーカーが豊富に標準装備されています。
シャドウ機能は4:3、13:9、14:9、15:9マーカーあるいはセーフティーマーカーのエリア外の映像部分にシャドウをかける機能で、シャドウ部分のコントラストは、20%、40%、60%に設定が可能です。この機能を使う事により、16:9のアスペクト映像を監視しながら4:3のアスペクト映像にコンバートする時の映像エリアを即座にイメージする事が可能です。
Video Mag. 機能
入力された映像のMENUで選択した部分を、2倍、4倍、8倍に拡大表示します。これにより高精細なLCDであっても画素の視認性が向上するため、フォーカシングの確認が容易になります。
USBマウスコントロール
市販のUSBマウスを本機のUSB端子に接続することで、MENU操作をマウスで行えます。また、市販の無線マウスを使用することで、VFの遠隔操作が可能です。
キャプチャー機能
カメラ映像を瞬時にキャプチャーし、そのキャプチャー画像と、撮影中のカメラ映像をスイッチもしくは自動（切換え時間はMENUで設定）で素早く切換え、撮影現場のロケーション合わせや、色あわせ等、細かな比較調整がVFだけで設定可能です。キャプチャー画像はUSBメモリーに保存またはビューファンダーにダウンロード可能なため、同一画角などの再現が可能です。また、データ(※)は他のVFL701Aで使用することも可能です。 ※ファイルフォーマットは専用です。
| 電源電圧 | DC +12V（10.5～18V） ※カメラI/FおよびDC INコネクターから供給 |
| 消費電力(オプション含まず) | 14W max（全てのタリーOFF時） |
| 動作周囲温度/湿度、保存周囲温度/湿度 | 動作時 -10℃～+45℃ 20%～85% (非結露) 保存時 - 20℃～+60℃ 5%～85% (非結露) 最大湿球温度 29℃ |
| 外形寸法 (突起物含まず) | 本体：235mm(W)×143.5mm(H)×76.5mm(D) 本体+フード+取付け台：302(W)×148(H)×308(D)mm（Dは最大時） 本体＋フード＋簡易取付け台：297(W)×214(H)×214(D)mm |
| 質量 | 本体：約1.5kg 本体＋フード＋取付け台：約3.7kg |
| 標準付属品 | ・フード ・VFケーブル ・オペレーションマニュアル ・カメラナンバープレート(1～9) 各1式 |
