HDK-55DX｜Ikegami

2/3英寸230万像素CCD

HDK-55DX摄像机使用2/3英寸230万像素AIT CCD，水平分辨率为1000电视线，在60dB超高信噪比的前提下其灵敏度可达F10 (1080/59.94i)和F11 (1080/50i)。

模块化的机身设计

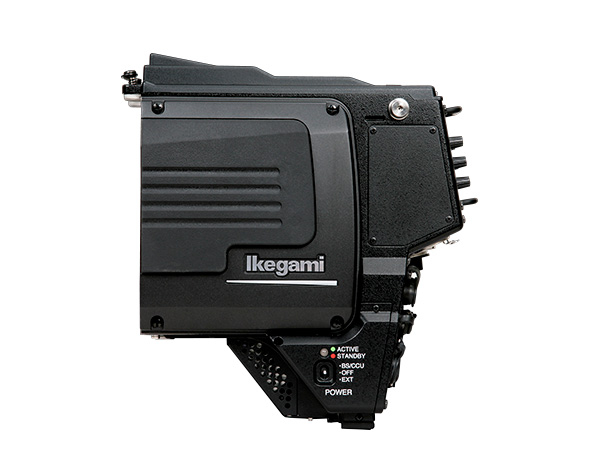

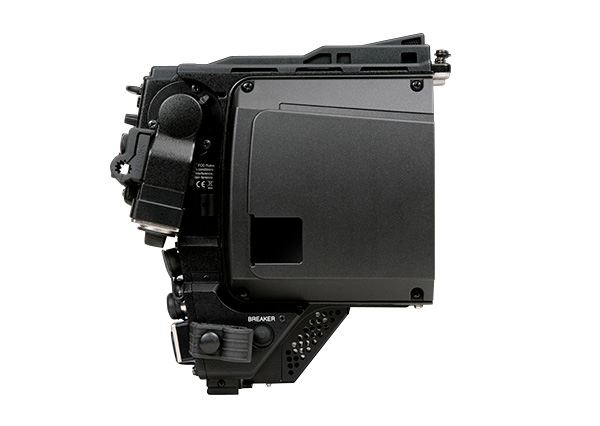

得益于模块化的机身设计，摄像机可根据用户需求选用光缆适配器和三同轴适配器。

顶尖的数字处理技术

精细轮廓补偿功能可压缩高对比度被摄体边缘的轮廓补偿信号，使画面看起来更加逼真。另有高光轮廓补偿和其他多种轮廓补偿功能。

镜头相差矫正功能

最新的镜头相差矫正功能可矫正由于镜头相差所引起的画面模糊和彩色边缘现象。

摄像员聚焦辅助功能

HDK-55DX摄像机有2种摄像员聚焦辅助功能。寻像器轮廓补偿功能通过增强寻像器画面的轮廓补偿使摄像员更容易聚焦。最新开发的快速聚焦辅助功能可更加明显地在指定聚焦区域内大幅增强画面的轮廓补偿，使摄像员可以更加精确地聚焦。

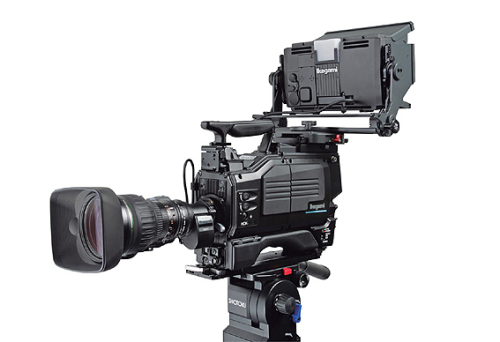

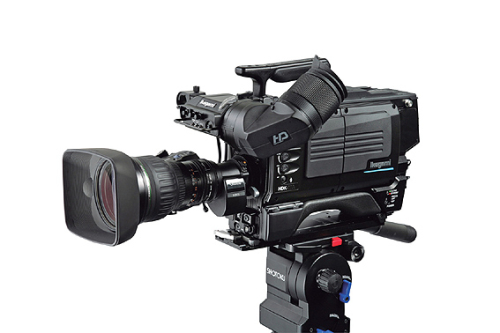

多种寻像器可供选择

HDK-55DX摄像机可使用2寸16:9高分辨率寻像器，彩色液晶寻像器。另外还有7寸彩色液晶和9寸彩色液晶寻像器可拱选择。

扫描方式

1080/59.94i, 1080/50i

图像传感器

2/3英寸230万像素AIT CCD

光学系统

2/3英寸RGB分光棱镜, f1.4

镜头接口

BTA-S1005B

滤色片

光学滤色片 (带伺服)	ND	1	2	3	4
		100%	25%	6.2%	1.6%
电子色温片	ECC	A	B	C	D
		3500K	4300K	6300K	8000K

灵敏度

F10 (1080/59.94i) / F11 (1080/50i) 2000 lx (89.9%反射卡)

信噪比

60dB (HDTV)

分辨率

1000电视线

调制深度

0.55

增益

-6,-3, 0, +3, +6, +12, +18dB

电子快门

1/100, 1/120, 1/250, 1/500,1/1000, 1/2000

工作环境温度

HDK-55DX : -20℃ ~ +45℃

工作环境湿度

30％~90％ (不结露)

工作电压

DC +11 ~ 16V

重量

4.5kg (含FA-300)

尺寸

W138.5×H270×D337 mm (不含突起物) (含FA-300)

功耗

约20W (不含FA-300

输入信号

外同步信号

SYNC 0.6Vp-p ±6dB 75ohm BNC型 1路

音频信号

‐60 ~ +4dB（连续可调）/‐20dB（固定) XLR型 2路 (600ohm balanced)

通话信号

XLR型或110型 2路

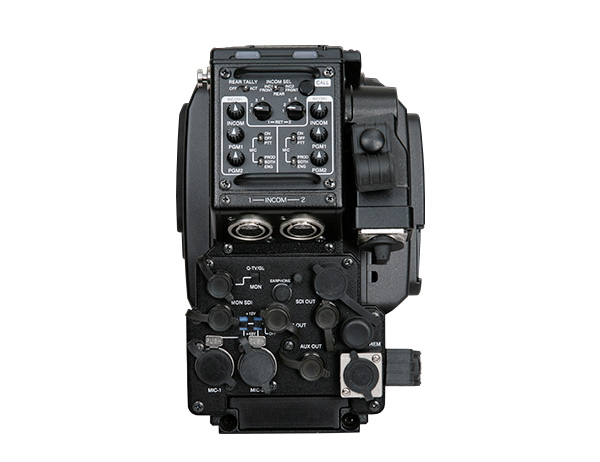

输出信号

主视频信号

Y,Pb,Pr 4:2:2 serial digital, 光缆接口 1路
SDI OUT : HD-SDI, BNC型 1路
MON SDI : HD-SDI, BNC型 1路 (VF, RET, 或本机信号可选)
Q-TV : VBS信号, BNC型 1路 (QTV或监视信号 (HD-Y信号) 可选)
AUX OUT : VBS信号, BNC型 1路 (QTV-1, QTV-2, 本机信号, 或VF信号可选)
DC OUT : +12VDC 500mA (最大), 4-pin型 1路

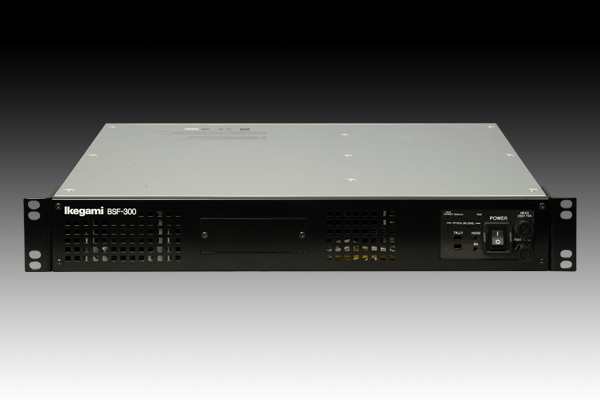

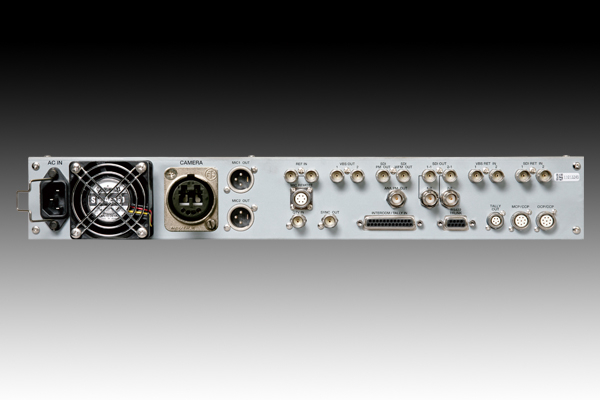

规格/性能[BSF-300] BSF-300基站

工作环境湿度

30％～90％ (不结露)

工作电压

AC100V～240V ±10%

重量

约7kg

尺寸

W483×H66.4×D405mm (不含突起物)

功耗

约55A（仅BSF-300）240W供给光纤适配器的最大功率

输入信号
