CIE
容器内面検査装置(販売終了製品）
容器内面（底面）の異物、汚れ等を白黒カメラにて検査し、その結果を良・不良信号として搬送系へ出力
対象物：容器
対象面：内面（底面
池上独自の検出アルゴリズムを駆使して、欠陥を高精度に検出可能
欠陥画像記録機能により検出パラメータ設定の時間を大幅短縮
カメラ／処理
池上オリジナル容器専用LED照明
- 容器検査に最適化したLED照明

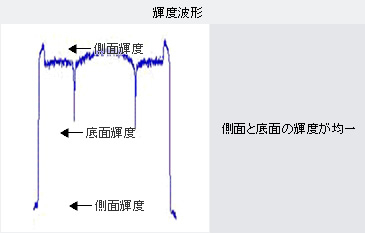

容器の側面及び底面を均等に照明可能 - 高分解能を実現したCIE用カメラ
＜分解能設定（例）＞
検出手法
欠陥検出アルゴリズム（並列同時処理）
操作画面
画像取込画面
（1）画像表示
（2）輝度計測位置 移動カーソル
（3）輝度計測位置表示
（4）連続取込
（5）1画面取込
（6）重心位置表示
（7）側面幅表示
（8）水平方向輝度ヒストグラム
（9）垂直方向輝度ヒストグラム
画像記録／シミュレーション機能
記録された欠陥画像をもとにシミュレーション機能で適正な感度が得られます
外形寸法
| 本体・処理部カメラ・照明 | カメラ・照明 |
|---|---|
 |
 |
| 光学系 | 撮像素子（CCD）：130万画素CCDカメラ H:1392 V:1040 光学分解能：対象容器 （容器直径：Ф70mm）にて 約70μm 照明装置：青色LEDリング照明 |
|---|---|
| 検出精度 （対象容器：70φ） |
側面：φ0.2mm以上の黒点 底面：φ0.2mm以上の黒点 |
| インデックス搬送 | インデックス搬送：200～300個／分 コンベア搬送：コンベア速度 30m／分以内 エンコーダ信号：0.5mm／パルス以上の細精度 |
| カメラ部 | インターライン型CCD 140万画素 |
| 照明 | LED照明（青） |
| 処理装置 | 処理時間約147msec 最大400個／分 |
| コントロ－ル装置 | タッチパネル15インチカラーLCD |
| 供給電源 | AC100V |
| 供給エアー | 4kg／cm2 10nl／分 |
| 重量 | 光学装置10kg 処理装置86kg |
